Riparare un paio di Beyerdynamic T5p

Il problema

Le cuffie sono delle Beyerdynamic T5p di prima generazione. Il guasto era semplice da descrivere: da un lato non si sentiva più niente.

Dentro la cuffia

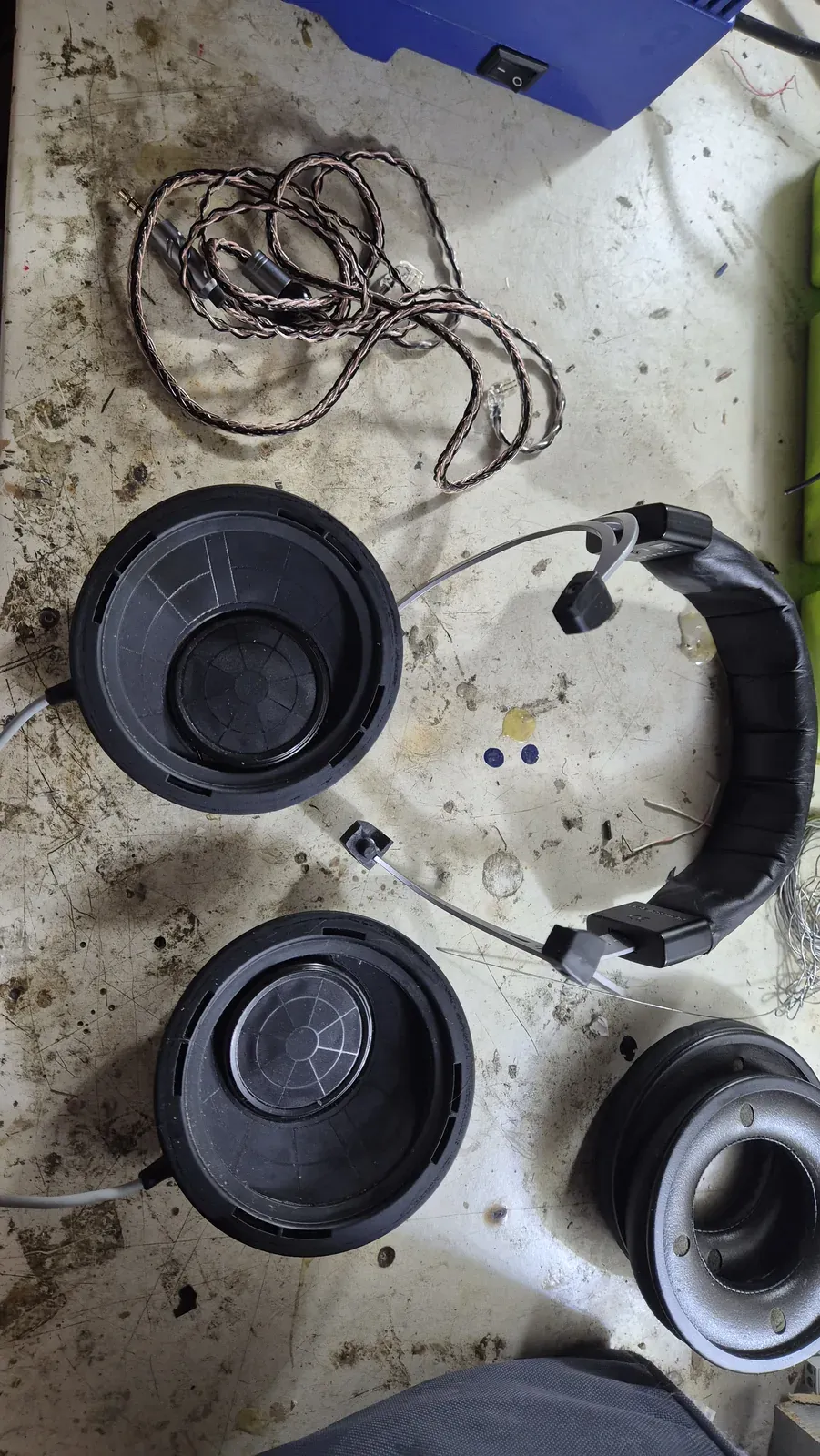

Le cuffie sul banco, con i cuscinetti e le coperture smontati accanto ai padiglioni

Le cuffie smontate sul banco.

Una volta tolti cuscinetti e coperture si arriva al driver. Sul retro c’è una piccola piastrina con la sigla T5p, dove arrivano i fili della bobina e quelli del cavo.

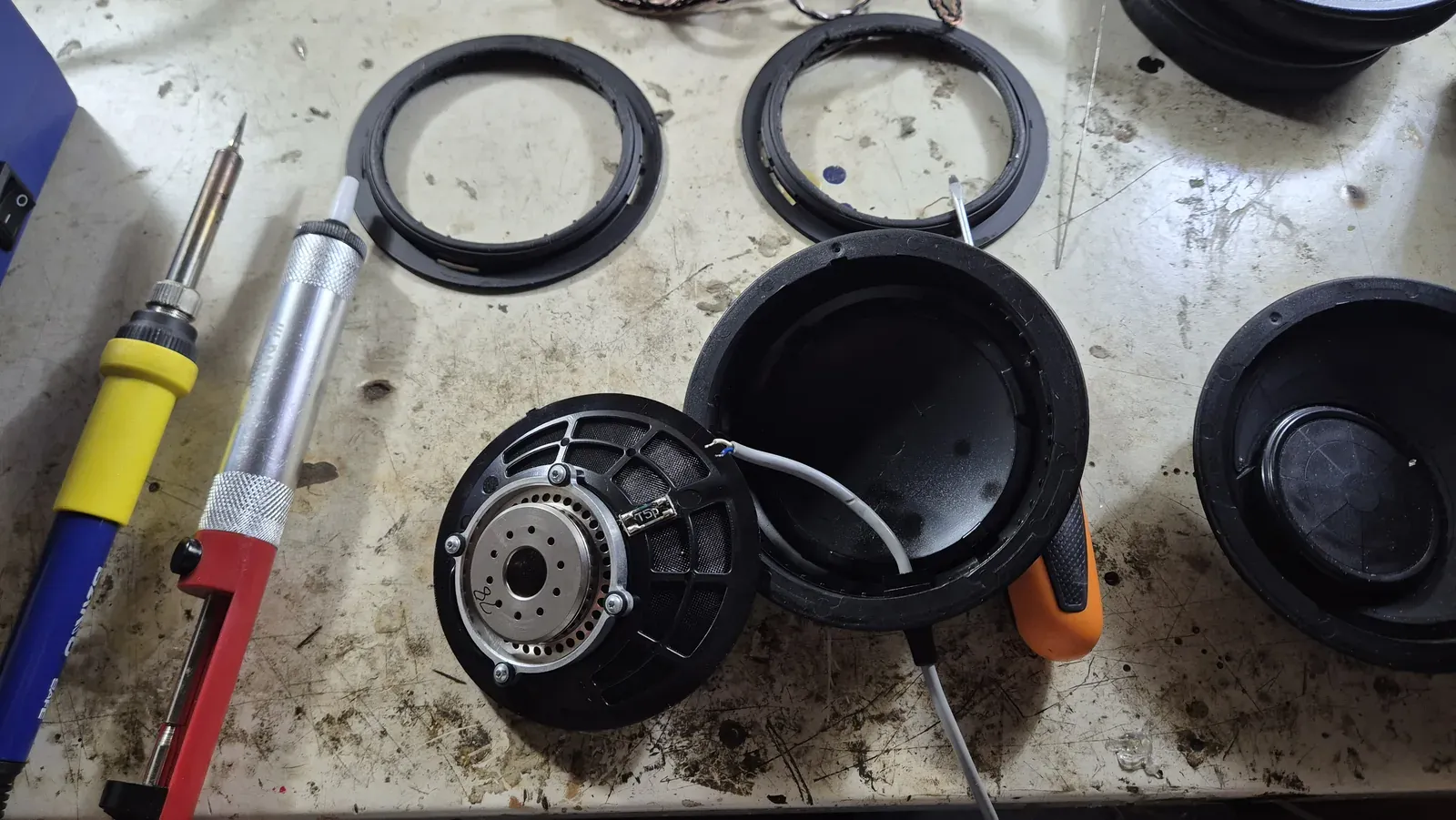

Un padiglione aperto con il driver estratto, gli anelli di fissaggio e gli attrezzi sul banco

Il padiglione aperto e il driver estratto.

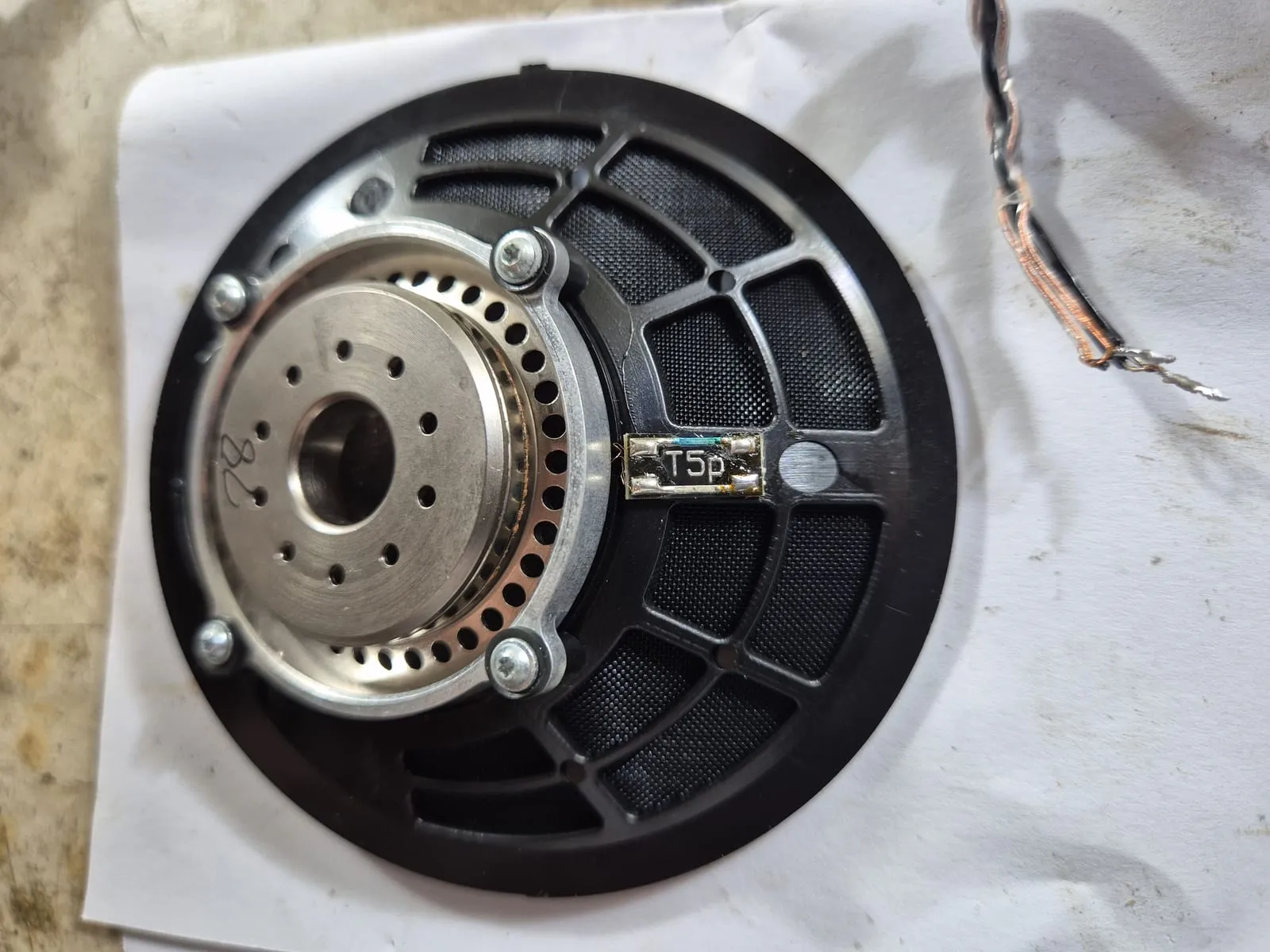

Il driver della cuffia appoggiato su un foglio, con la piastrina T5p e i fili del cavo spellati

Il driver con la piastrina di collegamento.

Il driver era a posto: il colpevole era il cavo, difettoso.

Il connettore

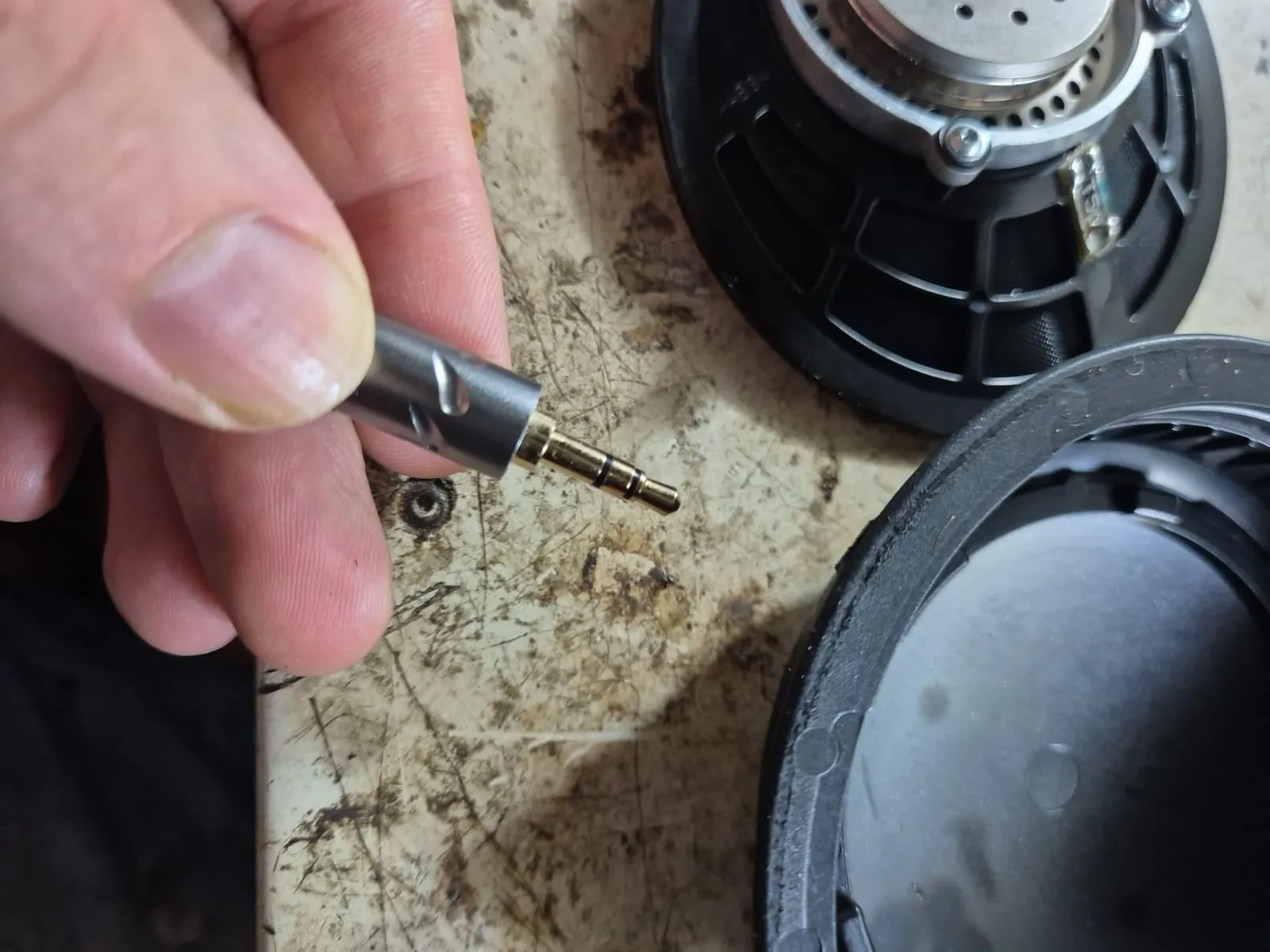

Un jack da 3,5 mm tenuto tra le dita, accanto ai padiglioni smontati

Il jack del nuovo collegamento.

Il cavo nuovo, con il jack da 3,5 mm, l’ho comprato online da un venditore cinese e saldato alle piastrine dei driver.

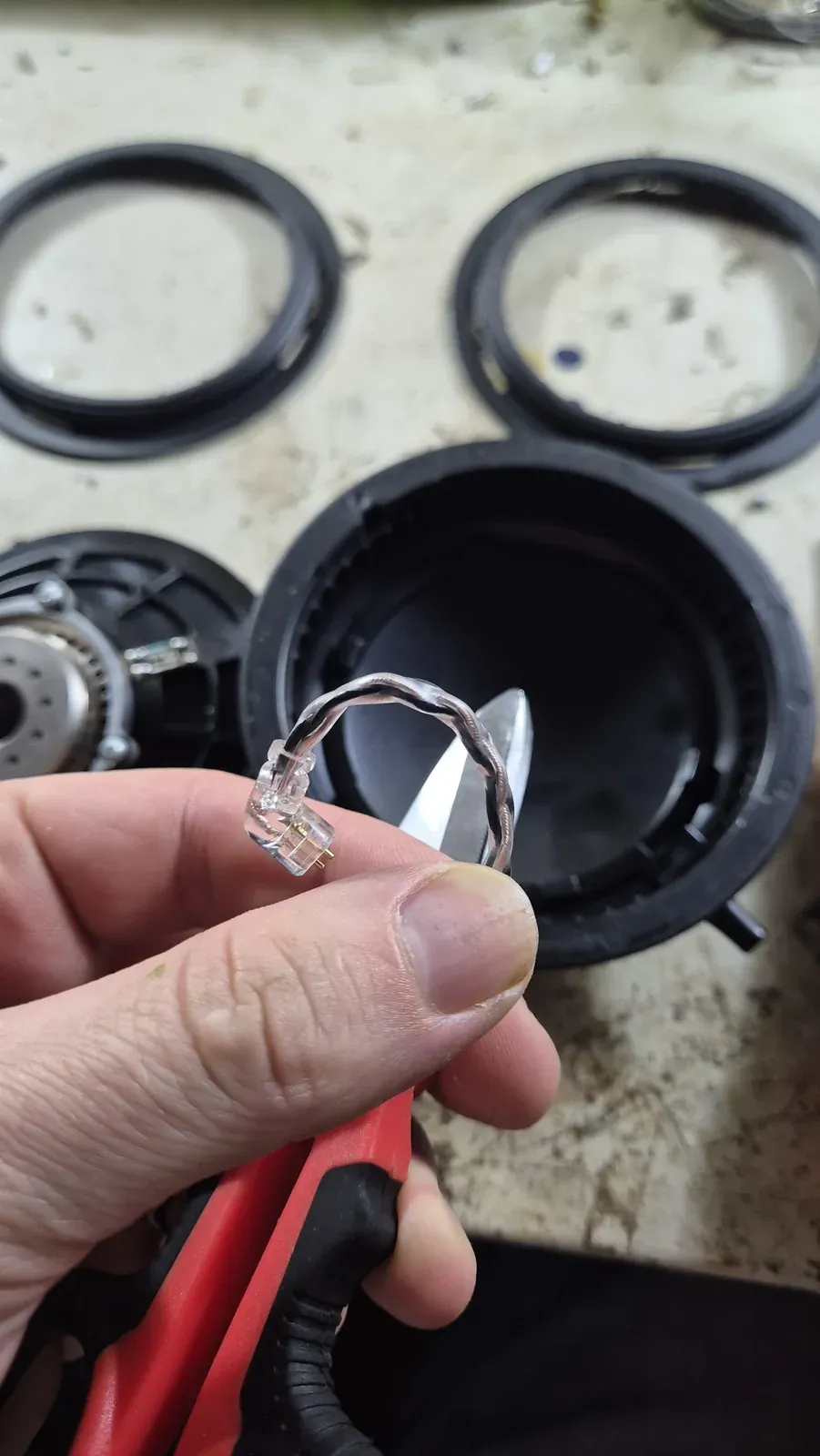

I conduttori del cavo tenuti tra le dita accanto al padiglione aperto

Il cavo durante il lavoro sui collegamenti.

Il risultato

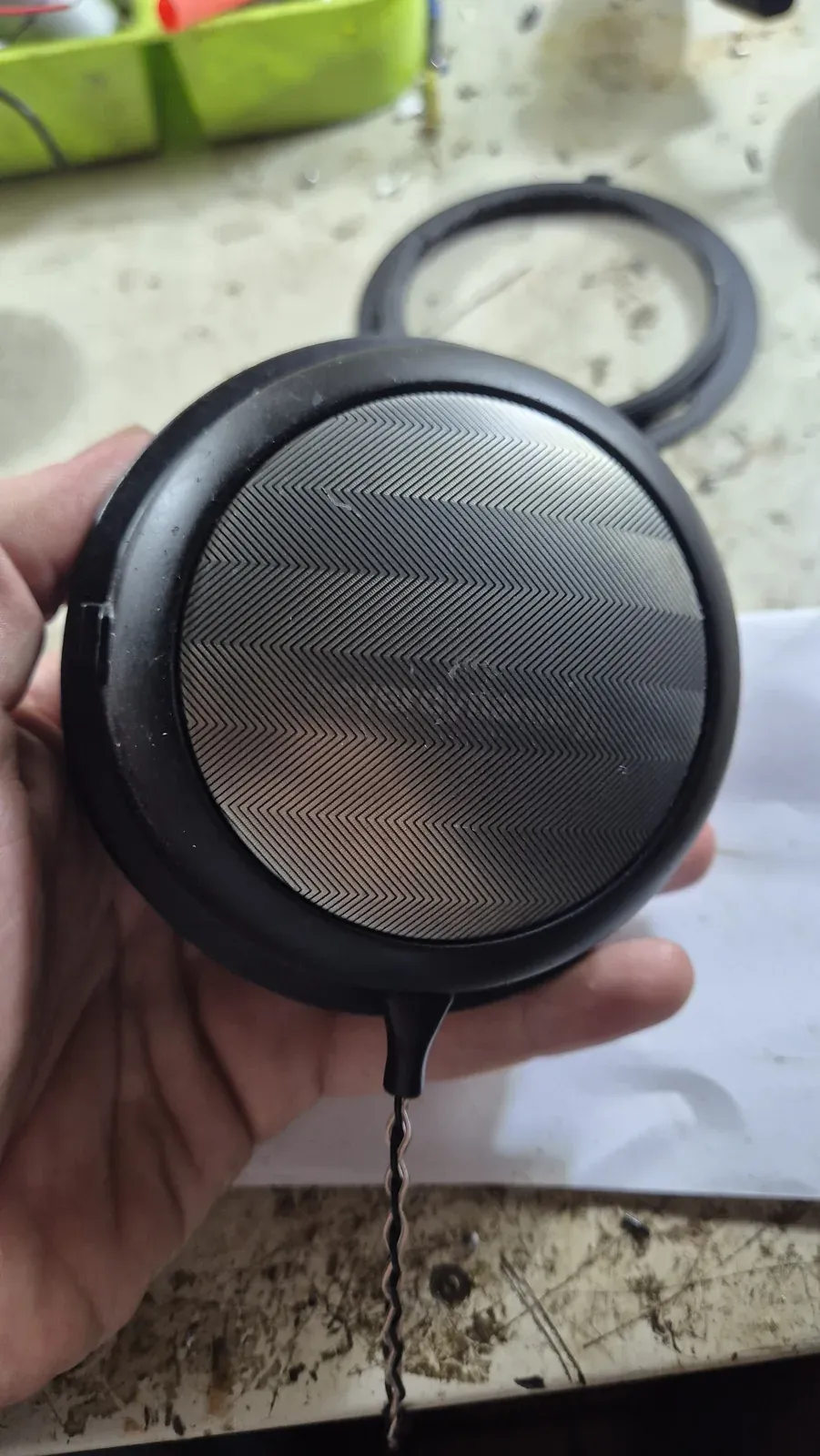

Un padiglione delle Beyerdynamic T5p richiuso, tenuto in mano sul banco

Il padiglione richiuso.

Problema risolto: con il cavo nuovo si sentono di nuovo entrambi i lati.

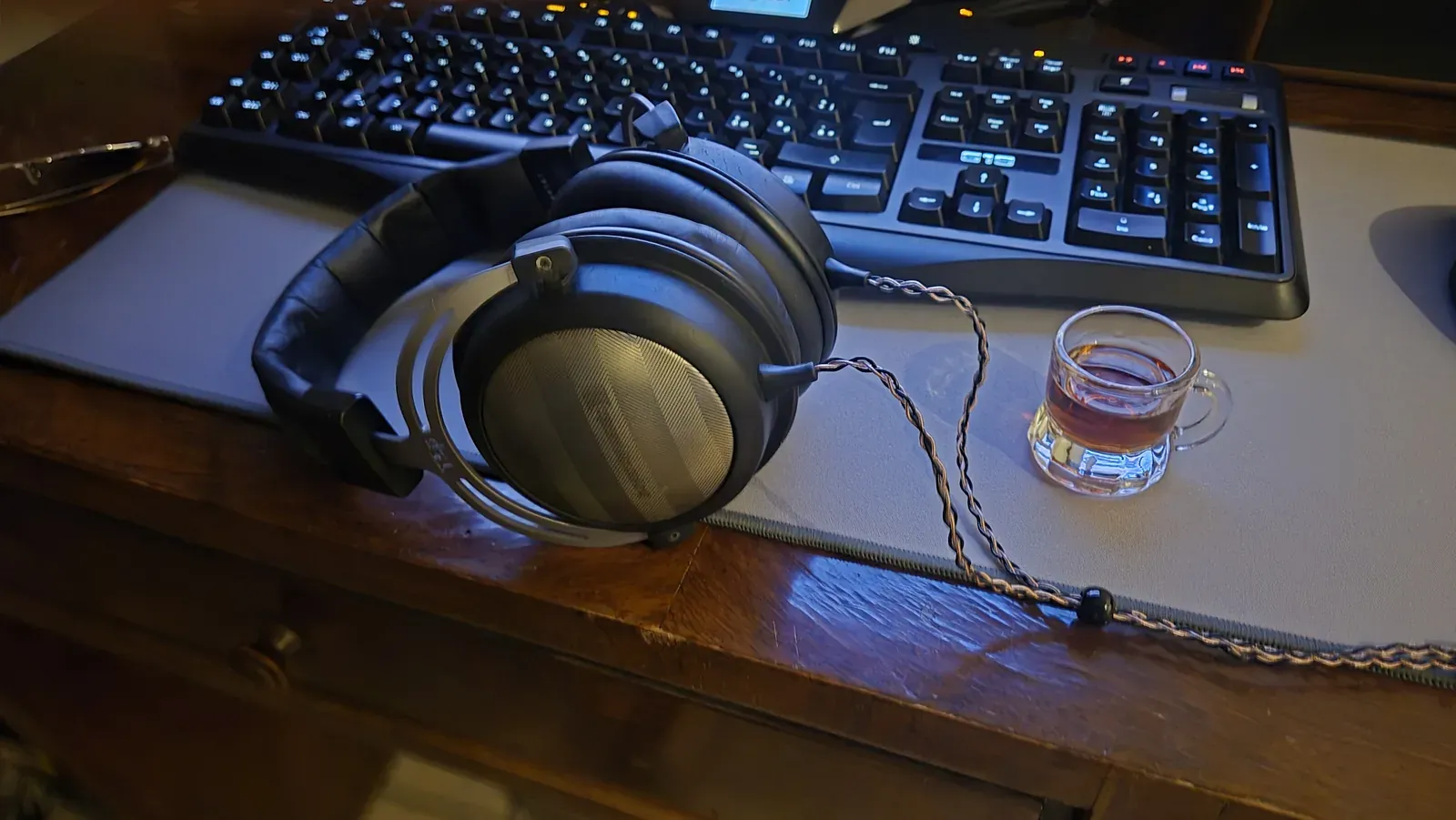

Le Beyerdynamic T5p rimontate sulla scrivania davanti alla tastiera, con il cavo intrecciato collegato

Le cuffie riparate, di nuovo intere sulla scrivania.
